CSQ9404TDPA低平板半掛車
來源： 作者：未知 時間：2020-11-26
道路運輸車輛達標車型配置、參數表（道路普通貨物運輸車輛-掛車）
   | |||||||||||
| 達標車型編號 G026000474 |
| 生產企業 | 梁山中集東岳車輛有限公司 | ||||||||||
| 產品型號 | CSQ9404TDPA | 產品名稱 | 低平板半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 12500×3000,2800×3500,3350,3200,2900,1650,1700,1750,3300,1950,1900,1850,1800 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或罐體有效容積（m3） | 8970×3000,2800×—— | ||||||||
| 總質量 | 40000 | 整備質量 | 10000,10400,10950 | ||||||||
| 支撐裝置型號 | HY-D28T,E100 | 轉向軸數量（個） | 不適用 | ||||||||
| 輪胎規格 | 8.25R20 14PR,8.25R20 16PR | ||||||||||
| 輪胎數量（前/后）（個） | 4/4/4 | 掛車滿載最高設計車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | 50-D200,KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1250 | ||||||||
| 半掛車前回轉半徑 | 900 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2040 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 12000 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||

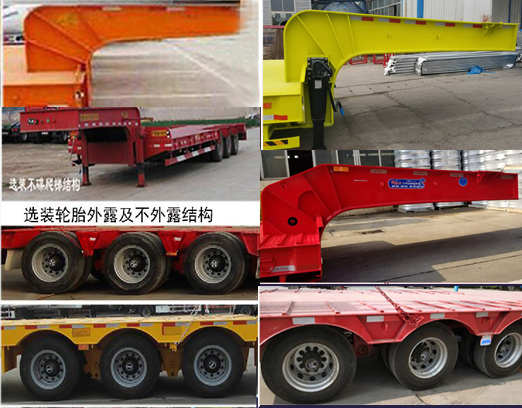

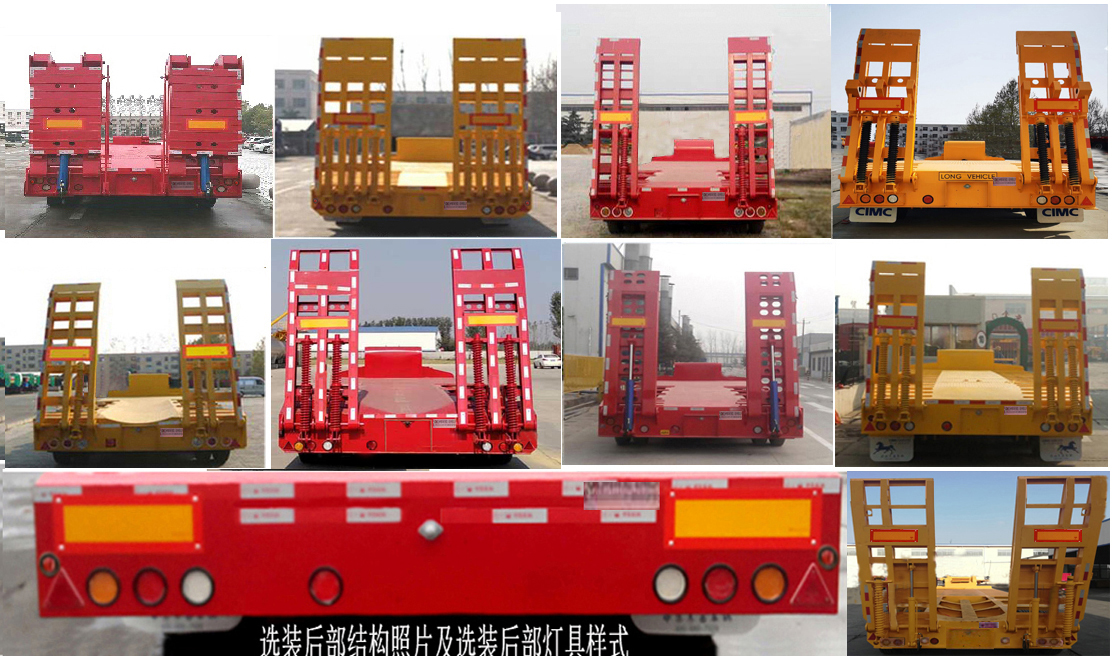

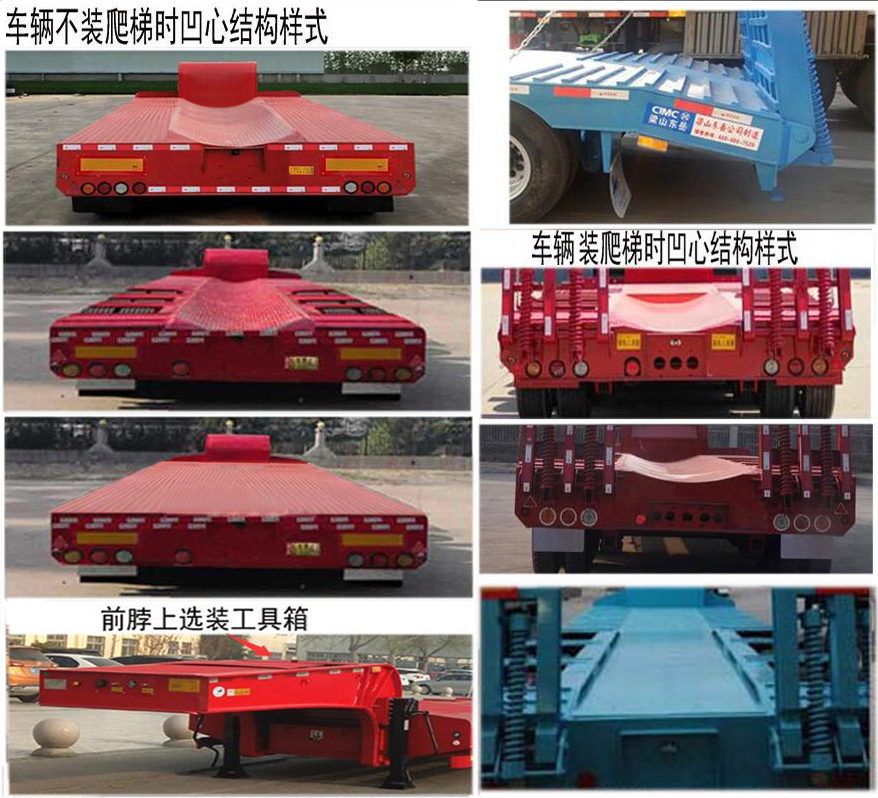

| 備注 | 1、該車僅可運輸不可拆解物體,鵝頸部分不允許載貨;選裝中間支腿處工具箱;后部爬梯為選裝件,爬梯樣式為雙簧爬梯,三簧爬梯,液壓爬梯,單簧與液壓混合爬梯,單簧爬梯及簡易爬梯;選裝輪胎上方外露或不外露的外形,尾部可選裝無斜坡;選裝鵝頸樣式及后部結構;內置支腿結構;縱梁之間選裝通體圓弧,部分圓弧,通體垂直下凹及部分垂直下凹,通體梯形下凹及部分梯形下凹;選裝爬梯支腿;尾部爬梯及支架收起狀態超出車架的水平長度不超過300mm,該長度不在車輛長度測量范圍內 2、車長/牽引銷中心軸線到車輛最前端的距離/軸距/后懸/前回轉半徑的對應關系為:當長度為12500時:500/7550+1310+1310/1830/900,500/7880+1310+1310/1500/900,500/8080+1310+1310/1300/900,500/7760+1310+1310/1620/900; 3、貨廂欄板內尺寸（長*寬*高）（實測）（mm）:8970×3000,2800 | ||||||||||

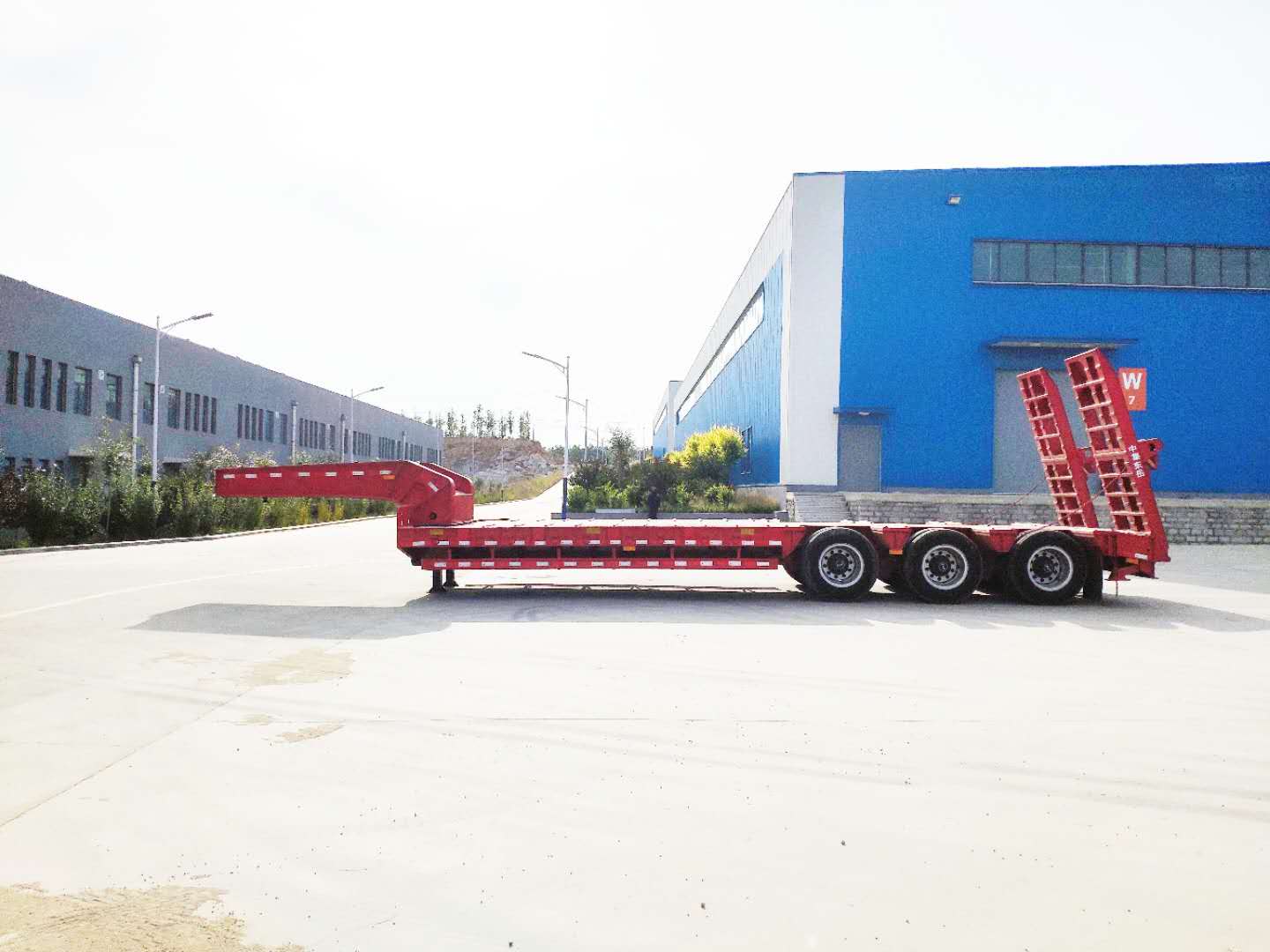

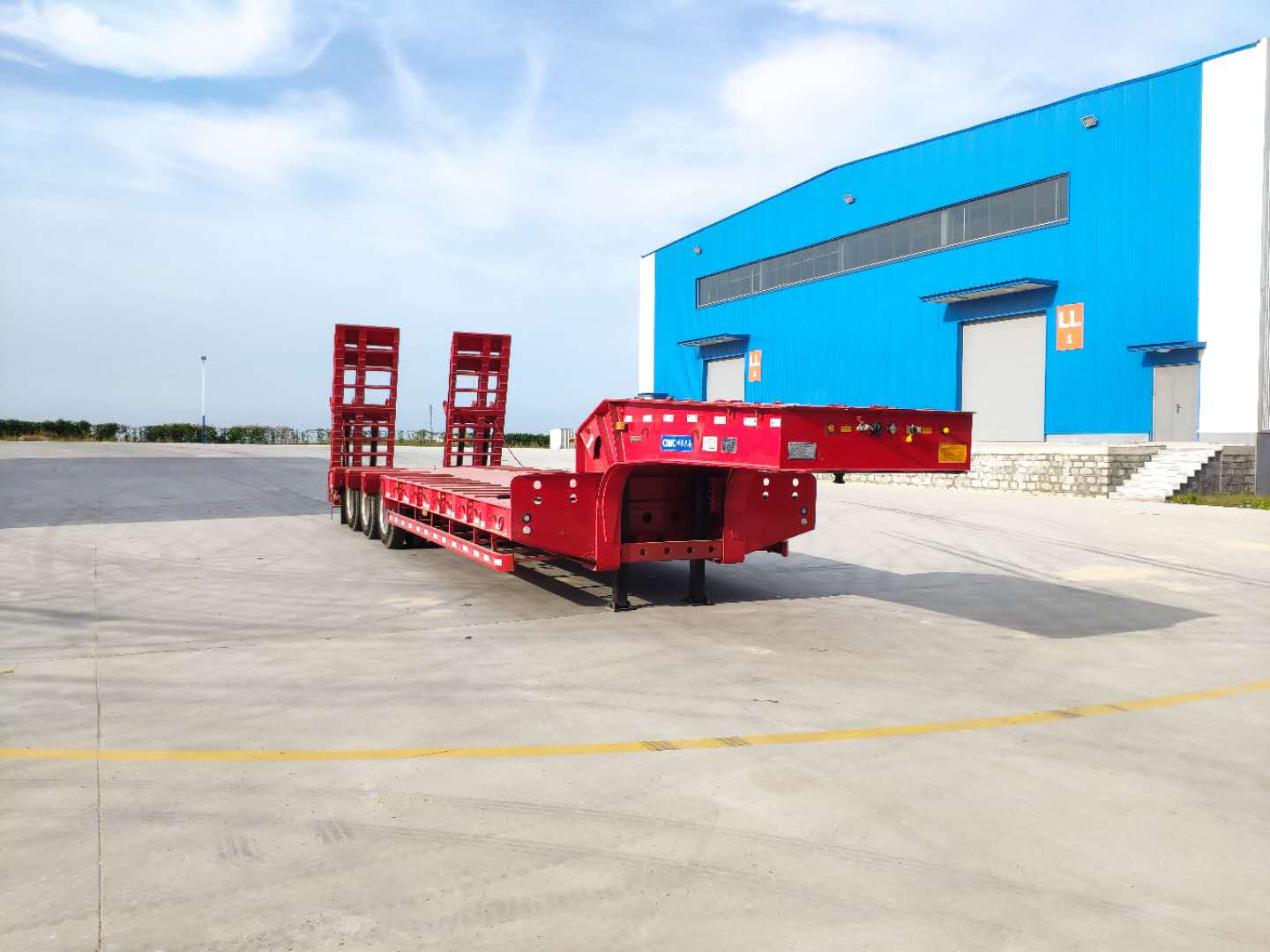

| 選裝照片 |    | ||||||||||
